Экспорт

Панель «Экспорт» справа в редакторе конструкции. Главная кнопка в её шапке подписана по выбранному формату — «Экспорт SVG», «Экспорт PNG» и так далее. Готовые файлы копятся в списке результатов под панелью, откуда их можно скачать или показать в превью.

Переключатель «Изображение / Анимация» в шапке редактора определяет, что именно вы выгружаете: один кадр или видео. От него зависит и список форматов.

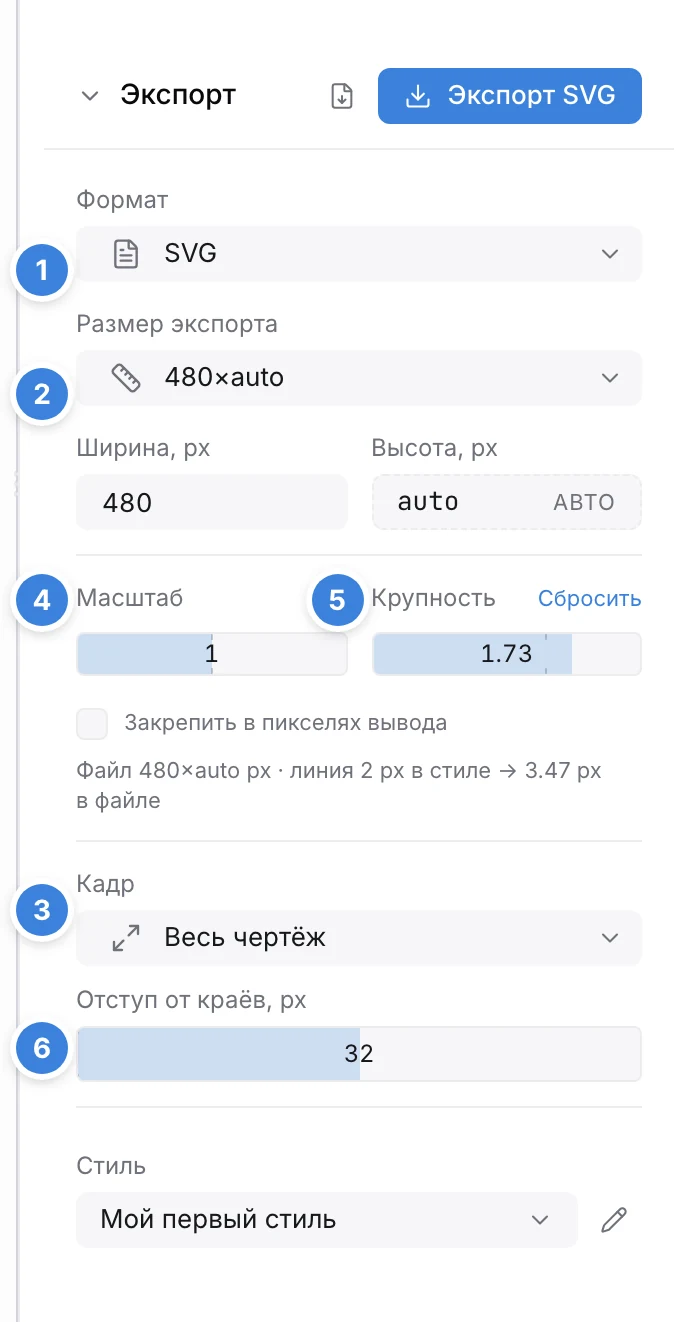

Панель «Экспорт»: формат, размер экспорта, кадр, масштаб, крупность и отступ от краёв — ① «Формат» — какой файл получится. ② «Размер экспорта» — сколько в нём пикселей; поля «Ширина, px» и «Высота, px» под ним показывают, во что развернулся пресет. ③ «Кадр» — какой кусок чертежа рисуем. ④ «Масштаб» — зум внутри кадра. ⑤ «Крупность» — размер оформления относительно геометрии. ⑥ «Отступ от краёв, px» — поля вокруг чертежа. Строка под ползунками переводит всё это в пиксели файла: «линия 2 px в стиле → 3.47 px в файле». Снимок сделан на Базовом уровне интерфейса; на Стандартном и Продвинутом в тех же блоках добавляются поля.

Какой формат выбрать

Изображение — один кадр

Формат	Когда нужен
SVG	Вектор для веба. Подойдёт почти везде: вставляется в документы, масштабируется без потери качества. Начните с него.
PNG	Растр. Для презентаций и мессенджеров, куда SVG не вставляется.
PDF	Вектор для печати.
EPS	Вектор для журналов и типографий. Прозрачности в EPS нет — фон будет залит.
TikZ (.tex)	Исходник для LaTeX. Файл самодостаточный: компилируется как есть.
JSXGraph (.html)	Интерактивная страница: чертёж можно двигать прямо в браузере.

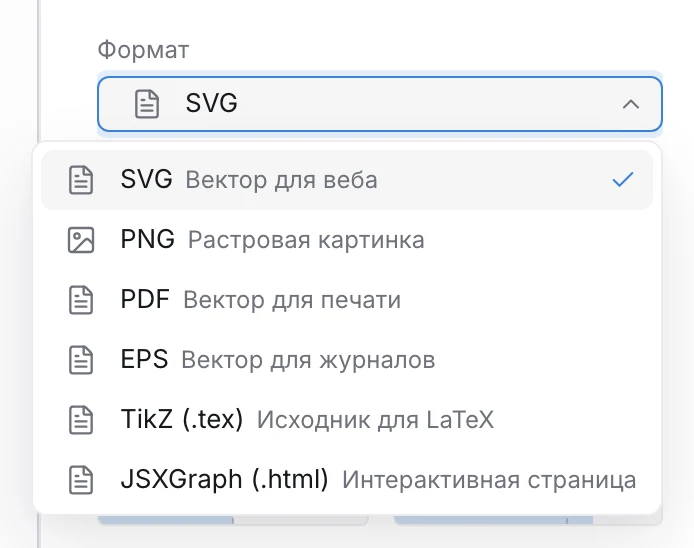

Раскрытый список «Формат»: SVG, PNG, PDF, EPS, TikZ (.tex), JSXGraph (.html) — Список форматов в режиме «Изображение». Рядом с каждым пунктом — подсказка, зачем он нужен; галочка стоит у выбранного.

PDF, EPS, TikZ и JSXGraph нельзя показать прямо в превью — они появляются в списке результатов как файл для скачивания. Живое превью при этом остаётся SVG-шным, так что видно, что получится.

Анимация — видео

Формат	Когда нужен
MP4	Универсальное видео: презентации, YouTube, отправить коллеге.
GIF	Зацикленная анимация — для мессенджеров и вставки в статью.
WebM	Видео для веба.
MOV	QuickTime.

Видео рендерится дольше картинки — см. Анимация.

Размер

Поле «Размер экспорта». Пресеты сгруппированы по назначению:

320×auto, 480×auto, 640×auto, 960×auto — вставки в документ или статью. Высота считается сама, по пропорциям чертежа.
HD 1280×720, Full HD 1920×1080 — под экран и презентации.
4K 3840×2160, A4 альбомная, 300 dpi, A4 книжная, 300 dpi, Квадрат 1080×1080 — печать и крупные форматы. На Базовом уровне интерфейса эти пресеты скрыты, чтобы список оставался коротким.
Свой размер… — размер задаётся руками.

Поля «Ширина, px» и «Высота, px» видны всегда, а не только при «Своём размере»: они показывают, во что развернулся выбранный пресет, и правка любого из них сама переводит список в «Свой размер…». В любом можно оставить auto — сторона посчитается по пропорциям.

Что попадает в кадр

Поле «Кадр» отвечает на вопрос «какой кусок чертежа мы вообще рисуем»:

«Весь чертёж» — рамка обводится вокруг всей нарисованной геометрии. Ничего не обрежется, но и пустой запас по краям может появиться.
«Вид GeoGebra» — ровно то, что видно в апплете. Двигайте и масштабируйте чертёж в GeoGebra, и кадр поедет вместе с ним.

Один и тот же чертёж, одни и те же остальные настройки (SVG 480×auto, «Масштаб» ×1, «Крупность» ×1, «Отступ от краёв» 20 px). В апплете чертёж приближен так, что нижняя часть окружности не видна.

Экспорт с «Кадром» «Весь чертёж»: окружность целиком — «Кадр» = «Весь чертёж». Рамка обведена вокруг всей геометрии: окружность целиком, что бы ни было видно в апплете.

Экспорт с «Кадром» «Вид GeoGebra»: нижняя дуга окружности срезана краем файла — «Кадр» = «Вид GeoGebra». Нижняя дуга срезана ровно там, где её обрезает окно апплета; пропорции файла тоже стали как у окна — 480×250 вместо 480×482.

На Базовом уровне выбора «как ложится кадр» нет — чертёж всегда вписывается целиком, ничего не срезая. Со Стандартного уровня появляется поле «Вписать / Заполнить»: «Вписать целиком» — чертёж влезает весь, по краям возможны поля; «Заполнить» — чертёж заполняет холст, края могут срезаться. Режимы «По ширине», «По высоте», а также «Якорь в reference» и «Сдвиг X»/«Сдвиг Y» есть только на Продвинутом.

Отступ от краёв

Ползунок «Отступ от краёв, px» есть всегда и работает при любом «Кадре». Он отодвигает чертёж от границ картинки — те самые поля, которых обычно не хватает, когда подпись упирается в край SVG. Значение в пикселях итогового файла.

Экспорт без отступа: подписи A и B прижаты к боковым краям файла — «Отступ от краёв» = 0 px. Чертёж занимает файл целиком, подписи A и B стоят вплотную к краям.

Экспорт с отступом 40 px: вокруг чертежа поля — «Отступ от краёв» = 40 px. Файл того же размера 480×auto, но чертёж вписан в него с полями — и потому мельче: окружность 374 px вместо 448.

Масштаб и крупность — две разные ручки

Их путают чаще всего.

«Масштаб» увеличивает или уменьшает всю картинку целиком — и геометрию, и точки, и подписи. Композиция та же, просто крупнее или мельче. Меняете «Размер экспорта» — масштаб подстраивается сам. При значении ×1 в кадр помещается весь чертёж целиком; больше — приближение с обрезкой, меньше — поля вокруг. Кнопка «Вписать» рядом с заголовком возвращает масштаб к «весь чертёж в кадре»; пока масштаб и так ×1, кнопки нет.

«Крупность» меняет только оформление — точки, подписи, толщину линий — относительно геометрии. Геометрия остаётся на месте. Это то, что нужно, когда чертёж крупный, а подписи на нём смотрятся мелко (или наоборот). Кнопка «Сбросить» рядом возвращает значение из стиля — она тоже показывается только тогда, когда есть что сбрасывать.

Проще запомнить так: «Масштаб» — это зум, «Крупность» — это размер шрифта и точек по отношению к чертежу.

Один чертёж в четырёх сочетаниях. Всё остальное во всех четырёх одинаковое: SVG 480×auto, стиль «Мой первый стиль», «Кадр» = «Весь чертёж», «Отступ от краёв» 20 px. Слева направо меняется «Масштаб», сверху вниз — «Крупность».

Масштаб ×1, крупность ×1: весь чертёж в кадре, тонкие линии — «Масштаб» ×1, «Крупность» ×1 — отправная точка: весь чертёж помещается в кадр.

Масштаб ×1.5, крупность ×1: чертёж вырос и вышел за края кадра — «Масштаб» ×1.5, «Крупность» ×1 — изменился кадр. Чертёж вырос в полтора раза и перестал помещаться: вершины и подписи ушли за края, в файле осталась середина. Оформление выросло вместе с геометрией — линии такие же тонкие по отношению к ней, как были.

Масштаб ×1, крупность ×1.6: тот же кадр, но линии толще и подписи крупнее — «Масштаб» ×1, «Крупность» ×1.6 — кадр не изменился. Окружность занимает те же 410 px из 480, что и в первой плитке; толще стали линии, крупнее — точки и подписи.

Масштаб ×1.5, крупность ×1.6: кадр как во второй плитке, оформление как в третьей — «Масштаб» ×1.5, «Крупность» ×1.6 — обе ручки сразу: кадр как во второй плитке, толщина линий как в третьей.

«Масштаб» отвечает на вопрос «как приблизить», «Крупность» — на вопрос «как сделать оформление заметнее». Это разные вопросы, и ручки у них разные.

Закрепить в пикселях вывода

Галочка «Закрепить в пикселях вывода» (есть на всех уровнях) меняет смысл «Крупности»: включённая — она задаёт точный размер элементов в пикселях итогового файла, и он больше не зависит ни от размера холста, ни от «Масштаба». Это удобно, когда нужно, чтобы точки и подписи были ровно, скажем, 8 px в любом экспорте. Пока галочка снята, «Крупность» — это множитель к размеру из стиля.

Стиль

Поле выбора стиля живёт в той же панели и всегда на виду: именно стиль решает, какие будут цвета, толщины и фон. Иконка карандаша рядом открывает выбранный стиль на редактирование — с вашим чертежом в превью. См. Стили.

Превью

Панель «Превью» над панелью экспорта показывает результат. Важные детали:

Превью всегда рисуется как SVG, независимо от того, какой формат выбран в «Экспорте». Так быстрее; на содержимое итогового файла это не влияет.
Значок «Черновик» означает быстрое приблизительное превью, посчитанное прямо в браузере. Точный рендер придёт сам (если включено автообновление) или по кнопке обновления.
Кнопка обновления перерисовывает превью. Клик с зажатым Option/Alt включает и выключает автообновление.
Масштаб в окне превью — только про то, как вам удобно смотреть; на размер и содержимое файла он не влияет.

Пачкой

В проекте можно выделить несколько конструкций и выгрузить их одной пачкой — все получат одинаковые формат и размер. Стиль при этом у каждой конструкции свой: тот, что выбран у неё в панели «Экспорт». Если в пачке попались конструкции с разным оформлением, каждая выгрузится со своим.

Выделение включается зажатым Shift: держите его и щёлкайте по плиткам. Сверху появляется панель действий, а кнопка «Экспортировать» в ней открывает окно «Массовый экспорт» — там формат, ширина и высота на всю пачку и кнопка «Запустить».

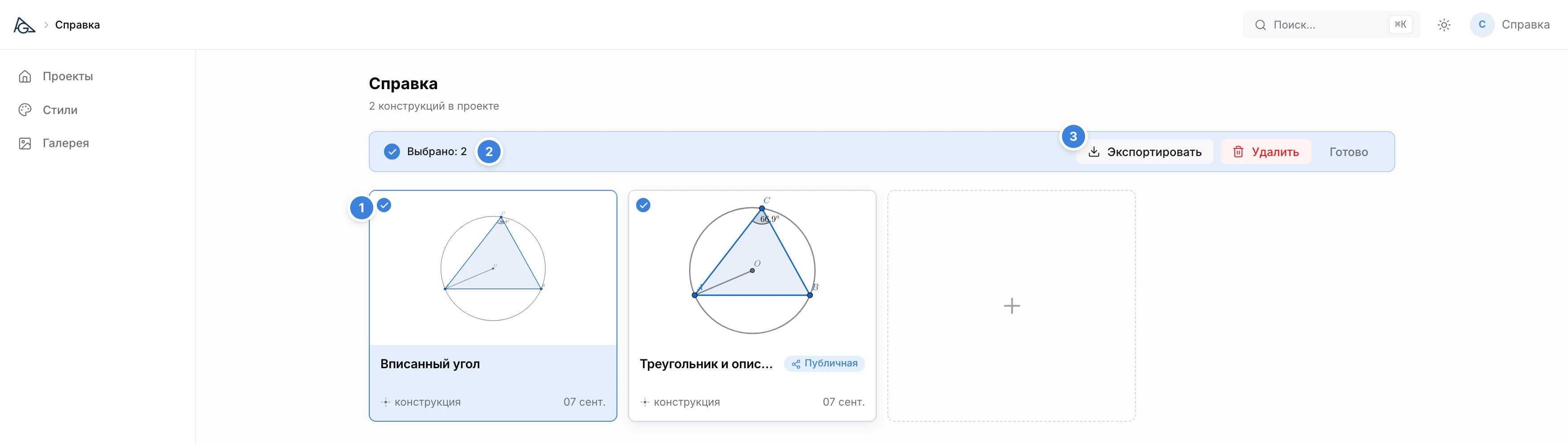

Проект «Справка»: две выделенные конструкции и панель действий с кнопкой «Экспортировать» — ① Выделенная плитка — с галочкой в углу и синей рамкой. ② Счётчик «Выбрано: 2»; кружок слева от него выделяет и снимает всё разом, «Готово» справа выходит из режима. ③ «Экспортировать» открывает окно «Массовый экспорт». Соседняя кнопка «Удалить» работает по тому же выделению — она красная не просто так.

Это и есть способ перевыгрузить весь курс после правки стиля: поправить стиль, выделить конструкции, нажать «Экспортировать».

Одно отличие от поштучного экспорта: кадр всегда берётся по виду GeoGebra, а не по всему чертежу. Если конструкции обрезаются не так, как вы ожидали, проверьте, что видно в апплете.

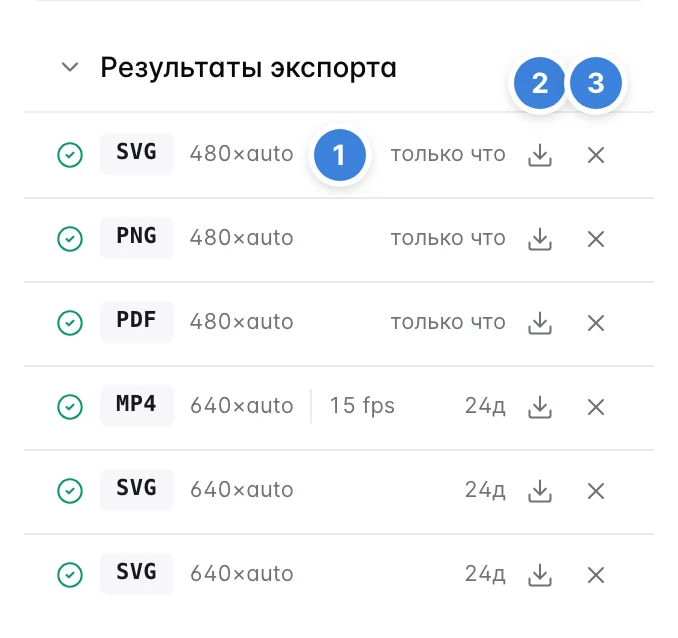

Результаты экспорта

Каждая выгрузка — задача на сервере. Панель «Результаты экспорта» под панелью «Экспорт» показывает их все в одном списке, новые сверху: и те, что ещё считаются, и готовые файлы. Картинки считаются быстро; видео уходит в отдельную, более медленную очередь. Закрывать вкладку во время рендера можно: задача считается на сервере, результат появится в списке, когда вы вернётесь.
